119 NetworkGraph 网络图

用途

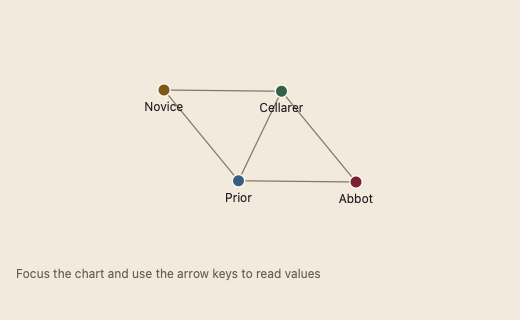

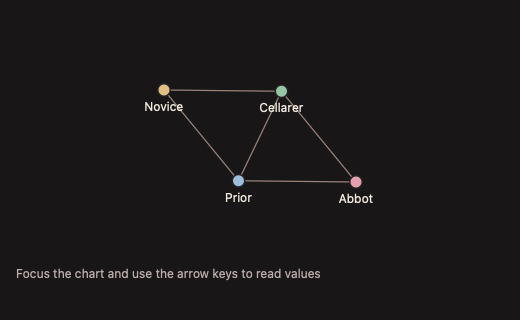

网络图：节点与边，使用调用方给定的坐标或简单的力导布局；拖动节点、拖动空白处平移、滚轮或 +/- 缩放。

最小示例

var state chart.NetworkGraphState
nodes := []chart.GraphNode{{ID: "a", Label: "Abbot"}, {ID: "b", Label: "Prior"}, {ID: "c", Label: "Novice"}}
edges := []chart.GraphEdge{{From: "a", To: "b"}, {From: "b", To: "c"}}
view := func(c *ui.Context) {
	core.Use(c, core.Settings{})
	chart.NetworkGraph(c, &state, nodes, edges, chart.NetworkGraphOptions{Frame: chart.ChartFrame{Label: "House"}, Force: true})
}
ui.Render(view, 400, 300, 1)

参数

func NetworkGraph(c *ui.Context, s *NetworkGraphState, nodes []GraphNode, edges []GraphEdge, opts NetworkGraphOptions) ChartResult；GraphNode{ID, Label, X, Y}，GraphEdge{From, To}。NetworkGraphState 保存拖动后的位置与视图：Position(id)、Zoom()、ResetView()。

字段	类型	默认值	含义
`Frame.Label`	`string`	必填	图表的无障碍名称；为空 panic。
`Frame.Height`	`float32`	`240`	绘图区高度（DIP）；负数 panic。
`Frame.Status`	`DataStatus`	`DataReady`	`DataLoading` 显示加载标记，`DataFailed` 显示错误与“重试”；占位与图表同尺寸。
`Frame.Error`	`string`	内置“加载失败”	失败时的具体说明。
`Frame.Empty`	`string`	内置“暂无数据”	无数据时的说明。
`Force`	`bool`	false	用力导模拟布局（固定 300 步，结果确定）；最多 500 个节点。

状态

默认、悬停读数、键盘读数（焦点环 + 当前点加粗或描边）、加载、失败（可重试）、无数据。图表区始终保持同样尺寸。当前节点外加圆环，相连的边加粗。

事件

返回 ChartResult：Point 为当前读数点（无则 -1）；Changed() 读数点变化；Retried() 点击了重试。

键盘操作

Tab：聚焦绘图区（图例勾选框在其前）。
←/→（以及 ↑/↓）：在节点间移动，读数显示在图表下方并向读屏软件播报；第一次按键进入第一个点。
Home/End：第一个/最后一个点；Escape：清除读数。
Shift+方向键：移动当前节点；+/-：缩放；0：复位视图。

限制

布局只在节点或边的切片变化时重新计算，拖动不会重新适配视图。
不支持边标签与有向箭头。
