116 Treemap 矩形树图

用途

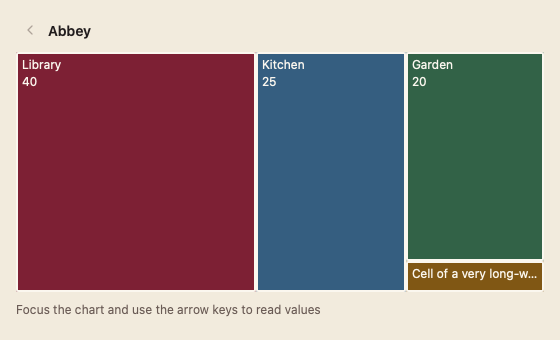

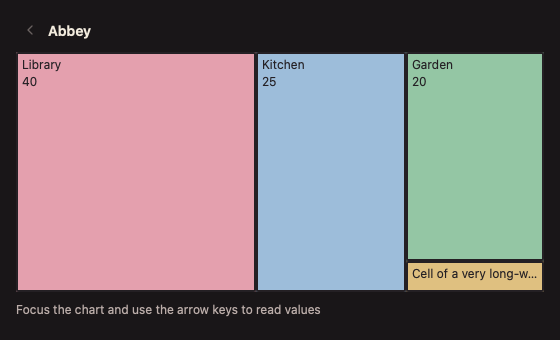

层级矩形树图：按大小平铺当前节点的子项（squarify 布局），点击或回车下钻有子项的矩形，返回按钮与面包屑回到上层；标签按面积显示并截断。

最小示例

var path []string
root := chart.ChartNode{Name: "Abbey", Children: []chart.ChartNode{
	{Name: "Library", Children: []chart.ChartNode{{Name: "Psalters", Value: 30}, {Name: "Maps", Value: 10}}},
	{Name: "Kitchen", Value: 25},
}}
view := func(c *ui.Context) {
	core.Use(c, core.Settings{})
	chart.Treemap(c, &path, root, chart.TreemapOptions{Frame: chart.ChartFrame{Label: "Rooms"}})
}
ui.Render(view, 400, 300, 1)

参数

func Treemap(c *ui.Context, path *[]string, root ChartNode, opts TreemapOptions) ChartResult；ChartNode{Name, Value, Children}，叶子的 Value 为大小，分支为子项之和；*path 是从根的子项起的名称路径。

字段	类型	默认值	含义
`Frame.Label`	`string`	必填	图表的无障碍名称；为空 panic。
`Frame.Height`	`float32`	`240`	绘图区高度（DIP）；负数 panic。
`Frame.Status`	`DataStatus`	`DataReady`	`DataLoading` 显示加载标记，`DataFailed` 显示错误与“重试”；占位与图表同尺寸。
`Frame.Error`	`string`	内置“加载失败”	失败时的具体说明。
`Frame.Empty`	`string`	内置“暂无数据”	无数据时的说明。
`Format`	`func(float64) string`	6 位有效数字	数值格式。

状态

默认、悬停读数、键盘读数（焦点环 + 当前点加粗或描边）、加载、失败（可重试）、无数据。图表区始终保持同样尺寸。当前矩形内描边。

事件

返回 ChartResult：Point 为当前读数点（无则 -1）；Changed() 读数点变化；Retried() 点击了重试；ValueChanged() 表示下钻、返回或点击面包屑改变了 *path。

键盘操作

Tab：聚焦绘图区（图例勾选框在其前）。
←/→（以及 ↑/↓）：按大小顺序在矩形间移动，读数显示在图表下方并向读屏软件播报；第一次按键进入第一个点。
Home/End：第一个/最后一个点；Escape：清除读数。
Enter/Space：下钻；Backspace：返回上一层；返回按钮与面包屑可用 Tab 到达。

限制

名称为空、兄弟同名或值为负时 panic；*path 指向不存在的节点时 panic。
只显示当前节点的一层子项。
